Lineer Devre Analizinde İndirgeme Metotları ve Sayısal Çözümleme Yaklaşımları
Elektrik devreleri, özellikle modern mikroelektronik ve güç sistemlerinde, binlerce pasif ve aktif bileşenin bir araya gelmesiyle devasa ağlar oluşturur. Bu ağların her bir noktasındaki gerilim ve akım değerlerini klasik Kirchhoff kanunları ile çözmeye çalışmak, devasa lineer denklem sistemleriyle uğraşmak demektir. İşte bu noktada, devrenin geri kalanını tek bir gerilim veya akım kaynağına indirgeyen Thevenin ve Norton Teoremleri, mühendislik disiplininin temel taşı haline gelir.
Lineer bir devre, içinde bulunan bağımsız kaynaklar ve dirençler ne kadar karmaşık olursa olsun, dışarıdan bakıldığında iki uçlu (port) bir kutu gibi davranır. Thevenin ve Norton teoremleri, bu “kara kutu"nun elektriksel karakteristiğini sadece iki parametre ile tanımlamamıza olanak tanır.
Thevenin Teoremi: Gerilim Odaklı Yaklaşım
Thevenin teoremi, lineer bir devrenin herhangi iki ucu arasındaki etkileşimin, bu uçlara seri bağlı bir gerilim kaynağı ($V_{th}$) ve bir iç direnç ($R_{th}$) ile temsil edilebileceğini savunur. Burada $V_{th}$, uçlar açık devre iken ölçülen gerilimdir; $R_{th}$ ise tüm bağımsız kaynaklar “öldürüldüğünde” (gerilim kaynakları kısa devre, akım kaynakları açık devre) uçlar arasından görülen eşdeğer dirençtir.

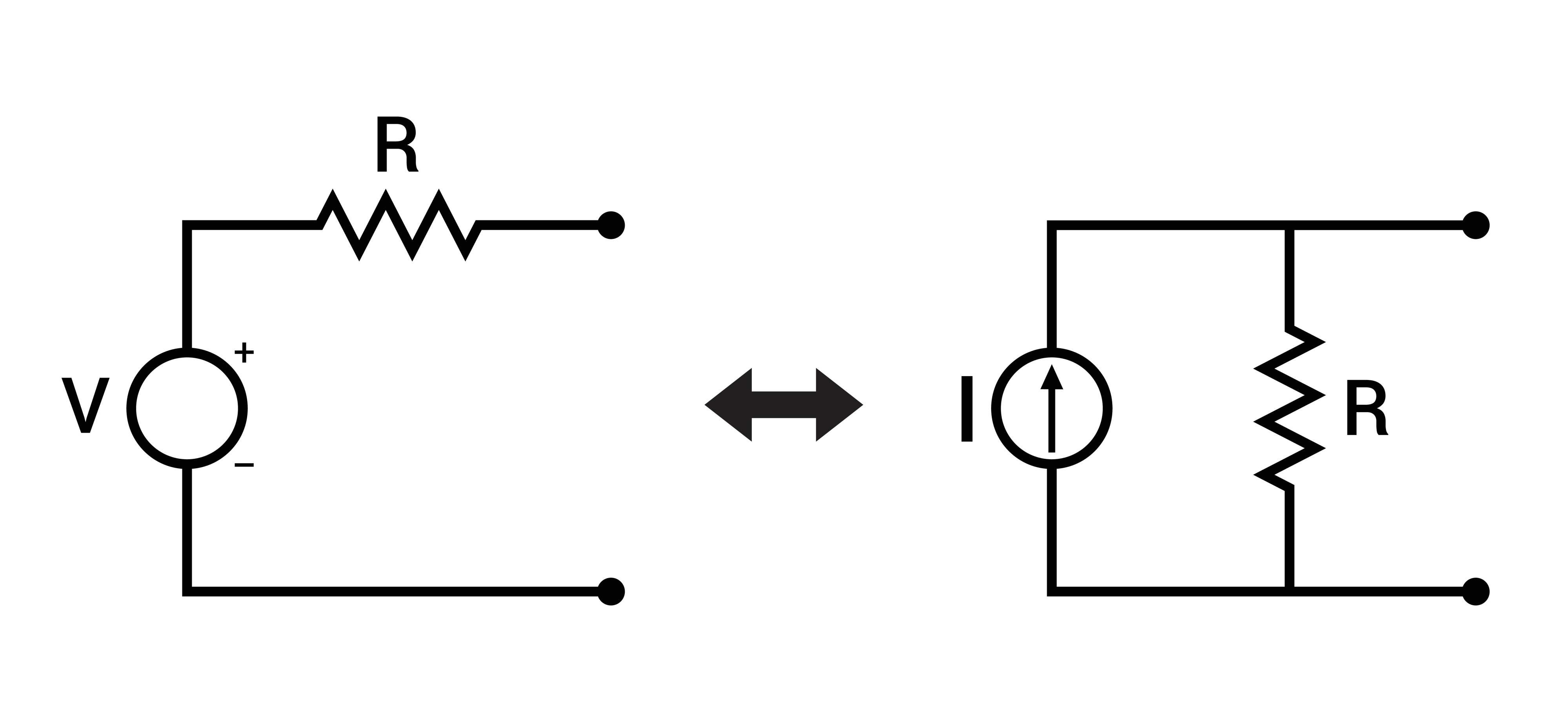

Şekil 2: Thevenin Teoremi.
Norton Teoremi: Akım Odaklı Yaklaşım
Norton teoremi ise Thevenin’in dualidir. Devreyi bir akım kaynağı ($I_{no}$) ve ona paralel bağlı bir direnç ($R_{no}$) şeklinde modellemeyi esas alır. Norton akımı, devrenin ilgili uçları kısa devre edildiğinde akan akımdır. İlginç olan, her iki teoremde de kullanılan eşdeğer direnç değerinin birbirine eşit olmasıdır ($R_{th} = R_{no}$).
2. Analitik Hesaplama Algoritmaları
Bir devreyi indirgerken takip edilen matematiksel adımlar, hata payını minimize etmek adına sistematik bir sıra izlemelidir.
Adım 1: Açık Devre Gerilimi ve Kısa Devre Akımı
Analiz edilecek yük direnci devreden ayrılır. Oluşan açık uçlardaki potansiyel fark $V_{oc} = V_{th}$ olarak belirlenir. Ardından bu uçlar ideal bir iletkenle birleştirilerek akan $I_{sc} = I_{no}$ akımı hesaplanır.
Adım 2: Eşdeğer Direncin Belirlenmesi
Eğer devrede sadece bağımsız kaynaklar varsa, kaynaklar deaktive edilerek doğrudan direnç kombinasyonları hesaplanabilir. Ancak devrede bağımlı kaynaklar (VCVS, CCVS vb.) mevcutsa, uçlara test kaynağı ($V_{test}$) uygulanması zorunludur. Bu durumda:
$$R_{th} = \frac{V_{test}}{I_{test}}$$
denklemi üzerinden sonuca gidilir.
Önemli Not: Maksimum Güç Transferi Teoremi’ne göre, yüke aktarılan gücün maksimize edilmesi için yük direncinin ($R_L$), Thevenin eşdeğer direncine ($R_{th}$) eşit olması gerekir. Bu durum özellikle empedans uyumlama gerektiren RF devrelerinde kritiktir.
3. Sayısal Analiz ve Bilgisayarlı Çözümleme Teknikleri
Günümüzde karmaşık devrelerin elle çözülmesi pratikte mümkün değildir. Bu noktada devre simülasyon yazılımlarının (SPICE, LTspice) ve sayısal hesaplama kütüphanelerinin (NumPy, SciPy) gücünden yararlanılır.
Python ile Devre Matrislerinin Çözümü
Bir devrenin Thevenin eşdeğerini bulmak için Düğüm Gerilimleri Analizi (Nodal Analysis) kullanılır. Aşağıdaki kod bloğu, bir devrenin katsayılar matrisini kullanarak belirli düğümler arasındaki potansiyel farkı ve dolayısıyla Thevenin parametrelerini hesaplamak için bir temel oluşturur.
Thevenin ve Norton modelleri arasında geçiş yapmak, devre analizinde esnekliği artırır. Bu geçiş, Ohm kanunu prensibine dayanır:
$V_{th} = I_{no} \times R_{th}$
$I_{no} = \frac{V_{th}}{R_{th}}$
Bu dönüşüm, özellikle çok sayıda kola sahip devrelerin basamaklı olarak indirgenmesinde (Source Transformation) hayati önem taşır. Bir gerilim kaynağını akım kaynağına çevirerek paralel kollar elde edebilir, böylece devreyi cebirsel olarak daha hızlı sadeleştirebiliriz.
5. Uygulama Alanları ve Mühendislik Pratikleri
Thevenin ve Norton teoremleri sadece akademik birer egzersiz değil, endüstriyel standartların temelidir:
Güç Sistemleri: Bir şehir şebekesinin tek bir transformatör çıkışındaki davranışı, Thevenin eşdeğeri ile modellenerek kısa devre analizleri yapılır.
Enstrümantasyon: Sensörlerin çıkış empedanslarını belirlemek ve ölçüm cihazının (voltmetre/osiloskop) devreye olan yükleme etkisini hesaplamak için kullanılır.
Entegre Devre Tasarımı (IC): Milyarlarca transistörden oluşan işlemci bloklarının birbirleriyle olan arayüz etkileşimleri, basitleştirilmiş bu modeller üzerinden simüle edilir.
6. Teknik Analiz ve Performans Karşılaştırması
Karmaşık bir devreyi indirgerken hangi yöntemin daha verimli olduğu devrenin topolojisine bağlıdır. Eğer devre ağırlıklı olarak seri kollardan oluşuyorsa Thevenin, paralel akım kollarının yoğun olduğu durumlarda ise Norton yöntemi işlem yükünü azaltacaktır.
Karşılaştırmalı Notlar:
Thevenin: İdeal gerilim kaynağı varsayımı ile $R_{th}=0$ durumuna yaklaştıkça sistem “sertleşir”. Düşük iç dirençli güç kaynaklarını modellemek için idealdir.
Norton: Yüksek iç dirençli sistemlerin (örneğin fotovoltaik hücreler veya transistör kollektör çıkışları) analizinde daha tutarlı sonuçlar verir.
Hassasiyet: Sayısal analizde direnç değerlerinin sıfıra yaklaşması matrislerin kararsızlaşmasına (ill-conditioned) neden olabilir. Bu durumlarda iletkenlik (G) matrisleri üzerinden Norton yaklaşımı kullanmak nümerik kararlılığı artırır.
7. Sonuç ve Gelecek Prospektifi
Thevenin ve Norton teoremleri, 19. yüzyıldan bu yana elektrik mühendisliğinin ana omurgasını oluşturmaktadır. Günümüzde yapay zeka ve makine öğrenmesi tabanlı devre tasarım araçları bile, optimizasyon süreçlerinde bu temel indirgeme algoritmalarını kullanmaktadır. Bir mühendisin veya yazılımcının, karmaşık bir yapıyı en basit bileşenlerine indirgeme yeteneği, sistemin davranışını öngörebilmenin tek yoludur.
Sayısal yöntemlerin ve yazılım kütüphanelerinin gelişimiyle birlikte, bu teoremler artık sadece kağıt üzerinde değil, gerçek zamanlı kontrol sistemlerinin içinde koşan dinamik modeller olarak varlığını sürdürmektedir. Özellikle yenilenebilir enerji sistemlerinde şebeke etkileşimini modellemek için bu “indirgeme disiplini” vazgeçilmezliğini koruyacaktır.
